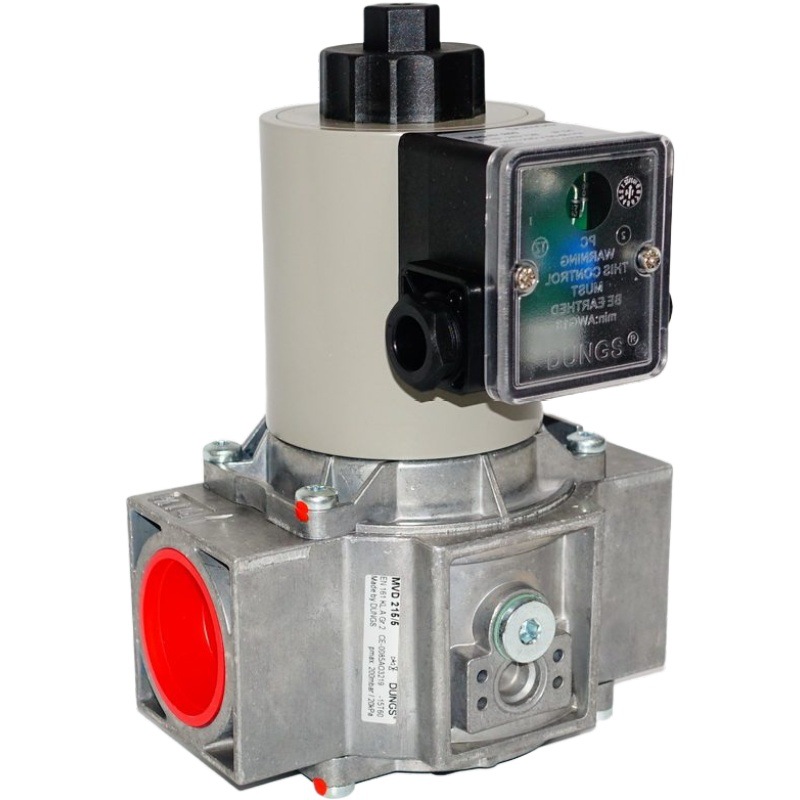

DUNGS電磁閥MB-ZRD系列雙級燃?xì)舛喙δ芙M合產品說明型號解析

  DUNGS燃?xì)舛喙δ芙M合調節器由過濾器，調節器，閥門和壓力監控器緊密組合而成。通過組合式系統可實現不同結構形式

  污物沉積器：精濾器

  一個調節器和兩個閥門：B01

  一個一級閥門，一個二級閥門

  一個快速開啟閥門，一個快速或緩慢開啟閥門

  符合DIN EN 161 A級2類要求的可達360mbar的電磁閥

  運用符合DIN EN 88 A級2類要求的比例調節器可靈敏的調節輸出壓力

  在低壓力差的情況下達到高流量值

  干擾度為N的直流電磁閥驅動

  閥門V2的主流量節流器和部分流量節流器

  液壓開啟滯后

  符合ISO7/1的管螺紋法蘭聯結

  安裝簡便，尺寸小，重量輕

  型號表

  型號DN/Rp開啟時間s

  MBZRD405B01 Rp1/2<1

  MBZRD407B01 Rp1/2<1

  MBZRDLE405B01 Rp3/4 20

  MBZRDLE407B01 Rp3/4 20

  MBZRD410B01 Rp1<1

  MBZRD412B01 Rp1<1

  MBZRDLE410B01 Rp1-1/4 20

  MBZRDLE412B01 Rp1-1/4 20

  MBZRD415B01 Rp1-2<1

  MBZRDLE415B01 Rp1-2 20

  MBZRD420B01 Rp1-2<1

  MBZRDLE420B01 Rp1-2 20

  MB-XX XXX XX B 0X S X X

  V1和V2的控制

  0：同時

  2：分別

  輸入壓力

  2：4-20mbar

  5：20-50mbar

  .S：系列

  燃?xì)饬鞒虉D

  1：兩個閥門用于主燃?xì)?調節器

  2：兩個閥門用于主燃?xì)?br />
  7：兩個閥門用于主燃?xì)庖粋€(gè)閥門與V1一起作為V2+內部調節器的支路

  .結構式樣（產品年代）

  結構尺寸，額定寬度

  403：DN10，V2：單座閥門

  405：DN15，V2：單座閥門

  407：DN20，V2：雙座閥門

  410：DN25，V2：單座閥門

  412：DN32，V2：雙座閥門

  415：DN40，V2：雙座閥門

  420：DN50，V2：雙座閥門

  開啟性能+主節流器

  沒有：MB或MB-ZR

  D：主節流器

  LE：可調節開啟性能

  DLE：D+LE的組合

  沒有：一級

  ZR：二級，帶有第一級部分量調節

  .多功能組合

  技術參數

  額定內徑MB-ZR405/407B01

  Rp1/2，3/4

  MB-ZR410/412B01

  Rp3/4，1，1-1/4

  MB-ZR415B01

  Rp1，1-1/4，1-1/2，2

  MB-ZR420B01

  Rp1，1-1/4，1-1/2，2

  最大工作壓力至360mbar

  輸出壓力范圍MB-...S20/S22 Pa:4mbar至20mbar

  MB-...S50/S52 Pa:20mbar至50mbar

  壓力等級PN 1

  介質1，2，3氣體系列的燃?xì)饧捌渌行詺鈶B(tài)介質

  環境溫度-15oC到+70oC（在液化氣設備中使用時，MB-D...不得在低于0oC下運行。只適用于氣態液化氣。液態碳化氫損壞密封材料）

  過濾0.8mm網眼的篩分器，無序纖維過濾器，精密過濾器，兩層過濾芯可不必拆開設備。

  壓力監控器可安裝符合DIN EN 1854要求的型號GWA5，GWA2，NBA2，UEBA2。

  壓力調節單元壓力調節器經輸入壓力平衡，在切斷時通過閥門V1可達較緊密的閉合，符合DIN EN 88 A級。額定值彈簧固定裝置（不能進行彈簧更換）。不必設置通過頂部的排氣管道。具有內置脈沖分支頭

  電磁閥V1閥門符合DIN EN 161 A級2類要求，快速開啟，快速關閉。

  電磁閥V2閥門符合DIN EN 161 A級2類要求

  MB-ZR快開分節流器快開無主節流器

  MB-ZRD快開分節流器快開有主節流器

  MB-ZRDLE慢開分節流器慢開有主節流器

  MB-ZRLE慢開分節流器慢開無主節流器

  測試及點火燃?xì)饨宇^G1/8，符合DIN ISO 228

  燃燒器壓力監控PBr接于閥門V2之后，壓力監控器A2可裝于側面的轉接器上。

  電壓/頻率交流電50-60Hz，220-230V，-15%+10%，優選電壓，交流240V，交流110-120V，直流48V，直流24-28V

  電氣連接對閥門和壓力監控器使用符合DIN EN 175 301-803

  啟動時間100%ED

  接觸燃?xì)獠糠值牟牧?br />
  外殼壓鑄鋁

  隔膜，密封件NBR基材料，硅橡膠

  電磁傳動裝置鋼材，黃銅，鋁

  安裝位置垂直，磁體豎直向上或平置，磁體呈水平狀態，也可取兩種之間的位置。

  終端觸點終端觸點K01/1可安裝于閥門V2上，（經DIN檢測）
